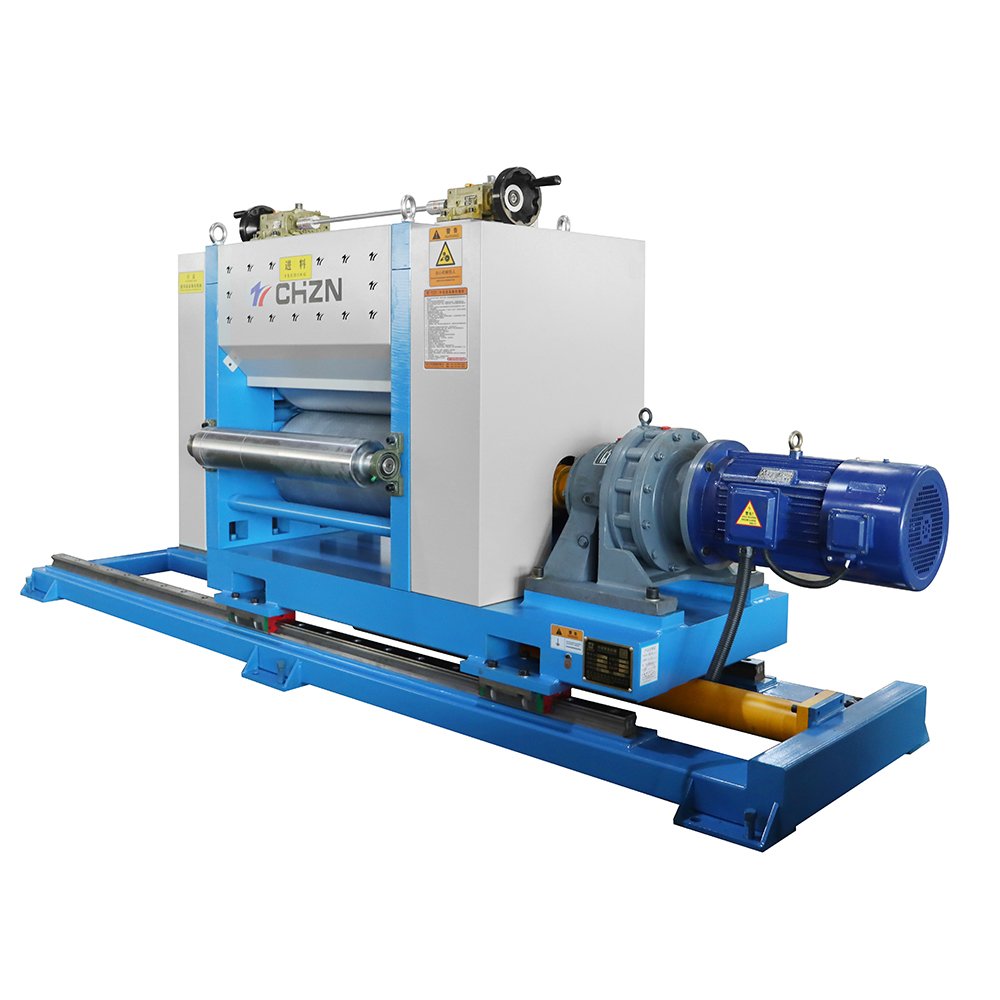

CHZN-máquina móvil de estampado de láminas de metal, precio competitivo, móvil para placa a cuadros de aluminio y acero inoxidable

1. material de aleación de aluminio: 5052,
Espesor 0,14-0,2 mm,
Ancho del material ≤ 600 mm.

2. El patrón del producto se fabrica según la forma de la muestra (según la aceptación de la muestra)
3. El patrón del producto es longitudinal y coherente con la dirección de la tira de aluminio.
4. Tamaño del rodillo de flores: Φ310*700 mm
5. Material del rodillo de flores: rodillo sólido 42crmo, tratamiento térmico de temple y revenido HRC>58
6. Forma de estampado: prensado superior e inferior (rodillo inferior fijo)
7. Ajuste de presión: presurización del turboreductor
El diámetro de la varilla del tornillo es Φ50 mm, la carrera de ajuste es de 50 mm, el asiento del rodamiento es una pieza mecanizada integral y se muestra la escala de valores de ajuste.
8. Modo de transmisión: engranaje de precisión
9. Altura del centro de prensado del rodillo de patrón: 730 mm
10. Especificaciones de tamaño total: 2500 mm (equipo de estampado) * 800 mm de ancho (no debe exceder las dimensiones anteriores)
11. Grosor del arco: 70 mm.
12. Dispositivo móvil de la máquina de estampado: guía lineal + forma de cilindro de aceite (sin tubería de aceite, sin estación de bombeo, sin controlador hidráulico)
Modelo de guía lineal: HGW55HA (tipo extendido), marca: Shangyin;
Número de controles deslizantes: 4;
Cilindro de aceite: Diámetro interior Φ80 mm, carrera 1300 mm (sin estación hidráulica)
13. Requisitos del sistema de transmisión:
Velocidad de línea: 20-42 metros/minuto;
Motor: 380 V, 7,5 kw, 50 HZ (YVP132V-4);
Modelo reductor: XWY7-29;
Equipado con inversor, marca: Delta, sistema de caja de control eléctrico independiente.
