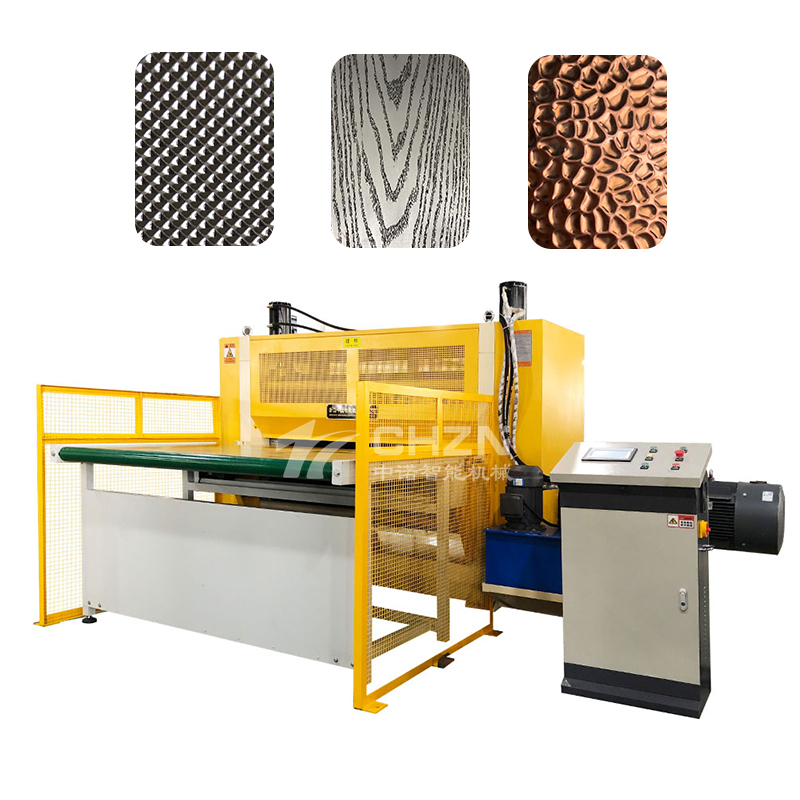

1650 Máquina de estampado de escudo térmico de automóviles 1650

Máquina de estampado:

1. Formulario de la máquina de estampado: máquina vertical de en relieve de dos lados de dos rodillos:

2. Rango de espesor del producto: Placa de aluminio de 0.2-1.0 mm (1050-0)

3. Patrón: casco convexo

4. Profundidad de estampado: 2.5 + / - 0.1 mm

5. Velocidad de toda la línea de producción: 5-50m / min (ajustable)

6. Especificación del rollo de estampado: Ø 520 * 1650 mm, ancho del producto terminado presionado 800-1600 mm (tamaño de la red 520)

7. Material de rollo: 9Cr2mo Aley Steel

8. Estructura del rollo: falsificación integral;

9. Tratamiento térmico del rollo: enfriamiento de frecuencia media del cuerpo del rollo;

10. Dureza del rollo: HRC60-62

11. Patrón de rodillo: grabado CNC según los requisitos de dibujo

12. Marco de la máquina de estampado: estructura compuesta de placa de acero

13. Driving Mill Drive: Regulación de velocidad de frecuencia variable

14. Modo de presurización: regulación de presión hidráulica

15. Altura central (desde el suelo hasta dos rodillos): 1050 mm

16. Parte de control eléctrico; Gabinete de control independiente

17. Entre rollos: GAP ajustable

18. Roller con manchas: reemplazo de rodillo extraíble.

19. Reductor de rueda de pasador cicloidal: XWD8-29-15

20. Potencia del motor de frecuencia variable: 15kW / 380V, 50Hz, 3fases380v3 fase

21. Marca de inversor: Delta

22. Marca de motor: Siemens Beide

23. Marca del PLC: Siemens

24. Motor asíncrono trifásico: Nanjing Shunbai Motor Co., Ltd

25. Rardado: NSK

26. Cantidad: 1 set

Los requisitos de color son los siguientes:

1) Equipo Cuerpo Luz Beige Ral1015

2) Vista de seguridad, marco y cubierta de seguridad (amarillo RAL 1003)

3) cerca de seguridad: RAL9004 negro; 4) Gabinete eléctrico (caja eléctrica): RAL7032 gris

(5) Piezas móviles (amarillo y negro): RAL1003 / 9004

6 Sistema de escape RAL6062

Dimensión general de todo el conjunto: 4200 mm * 1840 mm * 2080 mm (basado en el peso real)

Peso total de todo el conjunto: 13500 kg (según el peso real)
